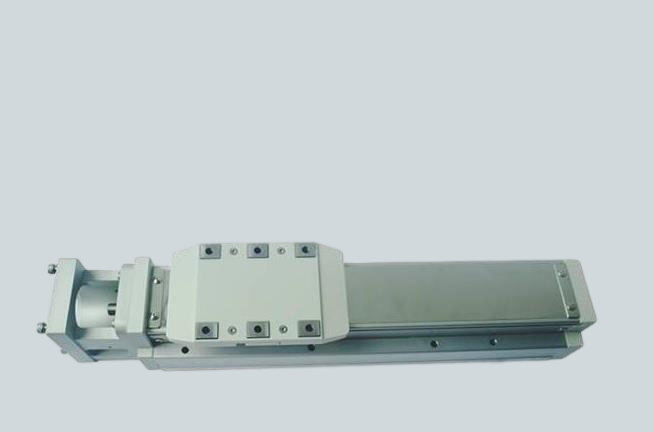

TOYO直線模組是怎么測量精度的
2021-01-28 16:54:31
徽碩實業
122
由于TOYO直線模組是自動化機械設備，必須嚴格把握精度的具體變化，并在實踐中進行必要的操作直線模組測量的準確性。
1、運行平行度：將標準尺放置在設備直線模組的平臺上，在內部滑塊隨測試指示器移動的范圍內進行測試。在移動范圍內的讀數之差即為測量值。
2、定位精度：以直線模組的行程為基本長度，指示從參考方位角開始的練習移動間隔與指令值誤差的絕對值。
3、重復定位精度：對同一方向任意一點重復定位7次，然后測量停止方位角，計算讀數差1/2。
4、間隙：在滑塊剛剛開始移動時，根據測試指示器的讀數，給出滑塊，從這種情況開始。
加載的方向與內滑塊的運動方向（工作臺的進給方向）相同，不依靠進給裝置。以測試開始時的參考值與返回位置的差值作為測量值。分別在運動部分的中心和近似兩端的方向進行測試，并將得到的值中的值作為實測值。
